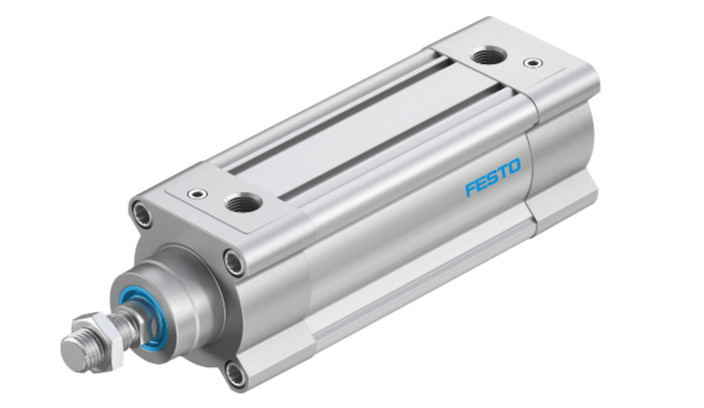

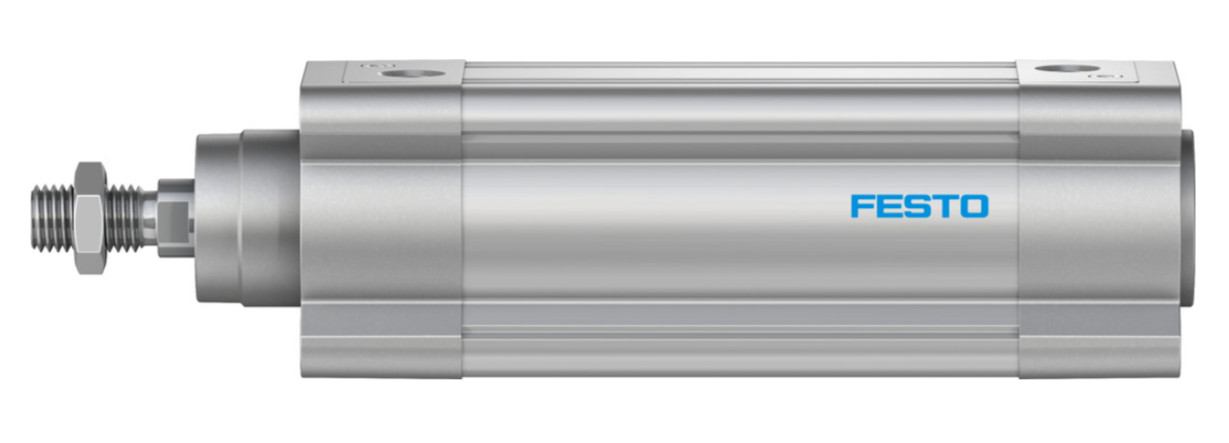

Xy lanh DSBC-63-100-PPVA-N3

Xy lanh DSBC-63-100-PPVA-N3 (PN:1383582)

• Hành trình: 100 mm
• Ø pít tông: 63 mm
• Ren thanh pít tông: M16x1,5
• Đệm: Đệm khí nén ở cả hai bên điều chỉnh được
• Vị trí lắp đặt: bất kì
• Tuân theo tiêu chuẩn: ISO 15552
• Đầu thanh piston: Ren ngoài
• Cấu trúc xây dựng: Pít tông Cần piston Ống định hình
• Phát hiện vị trí: cho các công tắc gần
• Các biến thể: thanh pít-tông một mặt
• Áp suất vận hành: 0.04 MPa ... 1.2 MPa
• Áp suất vận hành: 0.4 bar ... 12 bar
• Nguyên tắc vận hành: tác động kép
• Lớp chống ăn mòn KBK: 2 - bị ăn mòn vừa phải
• Tuân thủ LABS: VDMA24364-B1/B2-L
• Nhiệt độ môi trường xung quanh: -20 °C ... 80 °C
• Năng lượng va chạm ở các vị trí cuối: 1.3 J
• Chiều dài đệm: 22 mm
• Lực lý thuyết ở mức 0,6 MPa (6 bar, 87 psi), dòng hồi: 1682 N
• Lực theo lý thuyết tại 0,6 MPa (6 bar, 87 psi), luồng: 1870 N
• Khối lượng di chuyển ở hành trình 0 mm: 430 g
• Khối lượng di chuyển bổ sung trên mỗi hành trình 10 mm: 25 g
• Trọng lượng cơ bản ở hành trình 0 mm: 1740 g
• Trọng lượng bổ sung cho mỗi hành trình 10 mm: 62 g
• Kiểu gắn: tùy ý: với ren trong với phụ kiện
• Cổng nối khí nén: G3/8
• Ghi chú vật liệu: Tuân thủ RoHS
• Vật liệu phủ: Nhôm đúc áp lực, tráng
• Vật liệu con dấu piston: TPE-U(PU)
• Vật liệu pít tông: Hợp kim nhôm rèn
• Vật liệu thanh piston: thép hợp kim
• Vật liệu ty pít tông-dụng cụ nạo kín: TPE-U (PU)
• Con dấu đệm vật liệu: TPE-U (PU)
• Vật liệu piston bộ đệm: POM
• Vật liệu vỏ xy lanh: Hợp kim nhôm rèn, anot hóa mịn
• Vật liệu đai ốc: Thép, mạ kẽm
• Vật liệu ổ trục: POM
• Vít cổ vật liệu: Thép mạ kẽm
