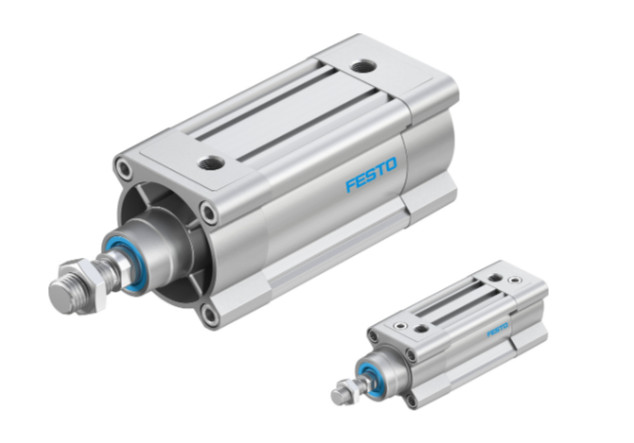

Xy lanh DSBC-40-100-F-PPVA

Còn hàng

Giá 1.000₫

Xy lanh DSBC-40-100-F-PPVA (PN:1461995) Hành trình: 1 mm ... 2800 mm Ø pít tông: 40 mm Ren thanh pít tông: M8 M12x1,25 Góc xoay tối đa của thanh piston +/- :  -0.6 deg ... 0.6 deg Dựa trên tiêu chuẩn: ISO 15552 Đệm: Các vòng / tấm đệm đàn hồi ở cả hai đầu Giảm chấn vị trí cuối bằng khí nén tự điều chỉnh Đệm khí nén ở cả hai bên điều chỉnh được Vị trí lắp đặt: bất kì Tuân theo tiêu chuẩn: ISO 15552 Đầu thanh piston: Ren ngoài Ren trong Cấu trúc xây dựng: Pít tông Cần piston Ống định hình Phát hiện vị trí: cho các...

Xy lanh DSBC-40-100-F-PPVA (PN:1461995)

  • Hành trình: 1 mm ... 2800 mm
  • Ø pít tông: 40 mm
  • Ren thanh pít tông: M8 M12x1,25
  • Góc xoay tối đa của thanh piston +/- :  -0.6 deg ... 0.6 deg
  • Dựa trên tiêu chuẩn: ISO 15552
  • Đệm: Các vòng / tấm đệm đàn hồi ở cả hai đầu Giảm chấn vị trí cuối bằng khí nén tự điều chỉnh Đệm khí nén ở cả hai bên điều chỉnh được
  • Vị trí lắp đặt: bất kì
  • Tuân theo tiêu chuẩn: ISO 15552
  • Đầu thanh piston: Ren ngoài Ren trong
  • Cấu trúc xây dựng: Pít tông Cần piston Ống định hình
  • Phát hiện vị trí: cho các công tắc gần
  • Các biến thể: Để chạy khô Thiết bị kẹp được lắp Khóa vị trí cuối ở cả hai bên Khóa vị trí cuối khi thanh pít tông được rút lại Khóa vị trí cuối khi thanh pít tông được kéo dài Tăng khả năng chống hóa chất Bellows trên nắp ổ trục Dụng cụ nạo cứng Ren ngoài thanh pít-tông kéo dài Ren trong trên thanh piston Thanh pít tông kéo dài Ma sát thấp cho các ứng dụng cân bằng Dụng cụ nạo kim loại Với bảo vệ chống xoắn Đồng đều, chuyển động chậm Ít ma sát Ty pít tông liền mạch Vòng bít chịu nhiệt tối đa 120 °C Các rãnh cảm biến trên 3 mặt tiết diện Phạm vi nhiệt độ 0 đến + 150 °C Phạm vi nhiệt độ -40 đến + 80 °C thanh pít-tông một mặt
  • Phương thức hoạt động của bộ phận khóa: kéo vào kéo ra tĩnh Nới lỏng bằng khí nén kẹp ma sát bằng lực lò xo
  • Cụm khóa lực giữ tĩnh: 1000 N
  • Cụm khóa khoảng cách dọc trục: 0.5 mm
  • Áp suất nhả cụm khóa: 0.3 MPa
  • Áp suất nhả thiết bị kẹp: 3 bar
  • Cách thức hoạt động của khóa vị trí cuối: khóa liên động bằng xy-lanh khóa Nới lỏng bằng khí nén
  • Lực giữ tĩnh khóa cuối hành trình: 500 N
  • Khe dọc trục của khóa vị trí cuối: 1.3 mm
  • Áp suất mở khóa: ≥0.25 MPa
  • mở khóa áp lực: ≥2.5 bar
  • Áp suất khóa: ≤0.05 MPa
  • Áp suất khóa: ≤0.5 bar
  • Áp suất vận hành: 0.01 MPa ... 1.2 MPa
  • Áp suất vận hành: 0.1 bar ... 12 bar

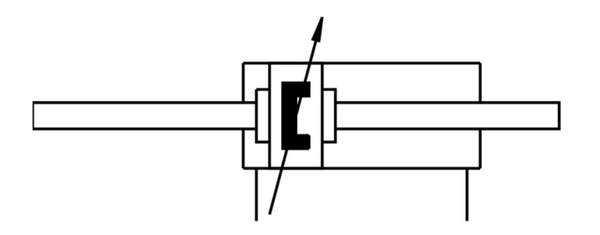

  • Nguyên tắc vận hành: tác động kép
  • Dấu CE (xem tuyên bố về sự phù hợp): theo chỉ thị chống cháy nổ của EU (ATEX)
  • Dấu UKCA (xem tuyên bố về sự phù hợp): theo quy định UK EX
  • Chống cháy nổ: Vùng 1 (ATEX) Vùng 1 (UKEX) Vùng 2 (ATEX) Vùng 21 (ATEX) Vùng 21 (UKEX) Vùng 22 (ATEX)
  • Danh mục ATEX Khí: II 2G
  • Danh mục ATEX Bụi: II 2D
  • Loại chống cháy nổ Khí: Ex h IIC T4 Gb
  • Loại chống cháy nổ Bụi: Ex h IIIC T120°C Db
  • Nhiệt độ môi trường xung quanh ngoài: -20°C <= Ta <= +60°C
  • Phê duyệt bảo vệ Ex bên ngoài Liên minh Châu Âu: EPL Db (GB) EPL Gb (GB)
  • Môi chất vận hành: Khí nén theo ISO 8573-1:2010 [7:4:4]
  • Lưu ý về môi chất vận hành/điều khiển: Có thể hoạt động bằng dầu (cần thiết cho hoạt động tiếp theo)
  • Lớp chống ăn mòn KBK: 2 - bị ăn mòn vừa phải ;  3 - ứng suất ăn mòn mạnh
  • Tuân thủ LABS: VDMA24364-B1/B2-L VDMA24364 Vùng III
  • Nhiệt độ môi trường xung quanh: -40 °C ... 150 °C
  • Năng lượng va chạm ở các vị trí cuối: 0.2 J ... 0.7 J
  • Chiều dài đệm: 0 mm ... 19 mm
  • Mô-men xoắn cực đại của thiết bị chống quay: 1.1 Nm
  • Lực lý thuyết ở mức 0,6 MPa (6 bar, 87 psi), dòng hồi: 633 N
  • Lực theo lý thuyết tại 0,6 MPa (6 bar, 87 psi), luồng: 633 N ... 754 N
  • Trọng lượng bổ sung cho mỗi cho 10 mm chiều dài thanh pít-tông: 16 g
  • Trọng lượng bổ sung cho mỗi 10 mm kéo dài ren thanh pít-tông: 8 g
  • Kiểu gắn: tùy ý: với ren trong với phụ kiện
  • Cổng nối khí nén: G1/4
  • Ghi chú vật liệu: Tuân thủ RoHS
  • Vật liệu phủ: Nhôm đúc áp lực, tráng
  • Vật liệu lò xo: Thép lò xo thép hợp kim cao không gỉ
  • Bộ khóa vỏ vật liệu: Hợp kim nhôm rèn, anốt hóa
  • Vật liệu vỏ khóa vị trí cuối: Hợp kim nhôm rèn, anốt hóa
  • Vật liệu con dấu piston: FPM HNBR TPE-U(PU)
  • Bộ phận khóa hàm kẹp vật liệu: Đồng thau
  • Vật liệu khóa piston đơn vị: POM
  • Vật liệu khóa vị trí cuối piston: thép hợp kim cao
  • Vật liệu pít tông: Hợp kim nhôm rèn
  • Vật liệu thanh piston: thép không gỉ hợp kim cao, mạ crôm cứng thép hợp kim thép không gỉ hợp kim cao
  • Vật liệu ty pít tông-dụng cụ nạo kín: FPM HNBR PE TPE-U (PU)
  • Con dấu đệm vật liệu: FPM TPE-U (PU)
  • Vật liệu piston bộ đệm: Nhôm POM
  • Vật liệu vỏ xy lanh: Hợp kim nhôm rèn, anot hóa mịn
  • Vật liệu đai ốc: Thép, mạ kẽm
  • Chất liệu của thanh gạt nước piston: Đồng thau PTFE gia cố TPE-E
  • Vật liệu ổ trục: Đồng đỏ Kết hợp kim loại-polyme POM
  • Vít cổ vật liệu: Thép mạ kẽm
  • Vật liệu ống thổi gấp: NBR
