S7-1200

Ban Tự động hóa công nghiệp – Tập đoàn Siemens vừa giới thiệu ra thị trường bộ điều khiển PLC cỡ nhỏ S7-1200, như là sự tiếp nối phát triển của S7-200 – bộ điều khiển đã quen thuộc với người sử dụng.

Với thiết kế theo dạng module, tính năng cao, SIMATIC S7-1200 thích hợp với nhiều ứng dụng tự động hóa khác nhau, cấp độ từ nhỏ đến trung bình. Đặc điểm nổi bật là S7-1200 được tích hợp sẵn cổng truyền thông Profinet (Ethernet), sử dụng chung một phần mềm Simatic Step 7 Basic cho việc lập trình PLC và các màn hình HMI. Điều này giúp cho việc thiết kế, lập trình, thi công hệ thống điều khiển được nhanh chóng, đơn giản.

Bên cạnh CPU S7-1200 và phần mềm lập trình mới, một dải sản phẩm các màn hình HMI mới dùng cho PLC S7-1200 cũng được giới thiệu. Tất cả cùng tạo ra một giải pháp tích hợp, thống nhất cho thị trường tự động hóa cỡ nhỏ (Micro Automation).

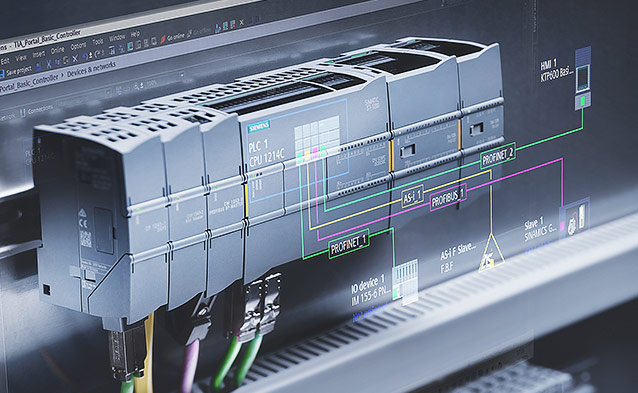

CPU SIMATIC S7-1200

S7-1200 bao gồm các họ CPU 1211C, 1212C, 1214C. Mỗi loại CPU có đặc điểm và tính năng khác nhau, thích hợp cho từng ứng dụng của khách hàng. Dưới đây là tóm tắt các tính năng nổi bật của SIMATIC S7-1200:

+  Cổng truyền thông Profinet (Ethernet) được tích hợp sẵn:

    Dùng để kết nối máy tính, với màn hình HMI hay truyền thông PLC-PLC
    Dùng kết nối với các thiết bị khác có hỗ trợ chuẩn Ethernet mở
    Đầu nối RJ45 với tính năng tự động chuyển đổi đấu chéo
    Tốc độ truyền 10/100 Mbits/s
    Hỗ trợ 16 kết nối ethernet
    TCP/IP, ISO on TCP, và S7 protocol

+ Các tính năng về đo lường, điều khiển vị trí, điều khiển quá trình:

    6 bộ đếm tốc độ cao (high speed counter) dùng cho các ứng dụng đếm và đo lường, trong đó có 3 bộ đếm 100kHz và 3 bộ đếm 30kHz
    2 ngõ ra PTO 100kHz để điều khiển tốc độ và vị trí động cơ bước hay bộ lái servo (servo drive)
    Ngõ ra điều rộng xung PWM, điều khiển tốc độ động cơ, vị trí valve, hay điều khiển nhiệt độ...
    16 bộ điều khiển PID với tính năng tự động xác định thông số điểu khiển (auto-tune functionality)

+ Thiết kế linh hoạt:

    Mở rộng tín hiệu vào/ra bằng board tín hiệu mở rộng (signal board), gắn trực tiếp phía trước CPU, giúp mở rộng tín hiệu vào/ra mà không thay đổi kích thước hệ điều khiển
    Mỗi CPU có thể kết nối 8 module mở rộng tín hiệu vào/ra
    Ngõ vào analog 0-10V được tích hợp trên CPU
    3 module truyền thông có thể kết nối vào CPU mở rộng khả năng truyền thông, vd module RS232 hay RS485
    50KB work memory, 2MB load memory
    Card nhớ SIMATIC, dùng khi cần rộng bộ nhớ cho CPU, copy chương trình ứng dụng hay khi cập nhật firmware
    Chẩn đoán lỗi online / offline

Board tín hiệu của S7-1200

Board tín hiệu – một dạng module mở rộng tín hiệu vào/ra với số lượng tín hiệu ít, giúp tiết kiệm chi phí cho các ứng dụng yêu cầu mở rộng số lượng tín hiệu ít

Gồm các board:

     1 cổng tín hiệu ra analog 12 bit (+- 10VDC, 0-20mA)
     2 cổng tín hiệu vào + 2 cổng tín hiệu ra số, 0.5A

Modules mở rộng tín hiệu vào/ra

Các module mở rộng tín hiệu vào/ra được gắn trực tiếp vào phía bên phải của CPU. Với dải rộng các loại module tín hiệu vào/ra số và analog, giúp linh hoạt trong sử dụng S7-1200. Tính đa dạng của các module tín hiệu vào/ra sẽ được tiếp tục phát triển.

Module truyền thông

Bên cạnh tuyền thông ethernet được tích hợp sẵn, CPU s7-1200 có thể mở rộng được 3 moulde truyền thông khác nhau, giúp cho việc kết nối được linh hoạt. Tại thời điểm giới thiệu S7-200 ra thị trường, có các module RS232 va RS485, hỗ trợ các protocol truyền thông như modbus, USS..

Sự tương thích về phần mềm lập trình và S7-200

Bộ điều khiển S7-1200 được lập trình bằng phần mềm STEP 7 Basic phiên bản 10.5 hoặc cao hơn, không thể lập trình bằng STEP 7 có phiên bản cũ hơn hay bằng phần mềm STEP 7-Micro/WIN.

SIMATIC S7-1200 không tương thích với dòng S7-200 về phần cứng lẫn phần mềm.
