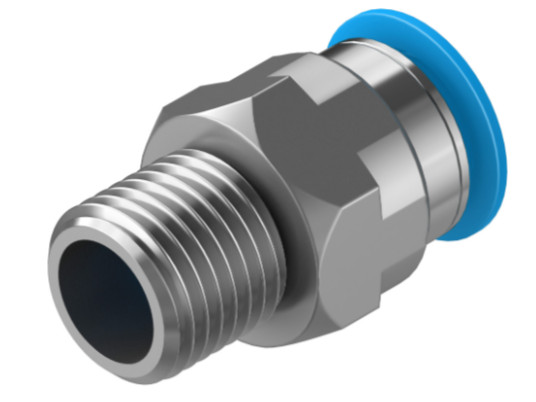

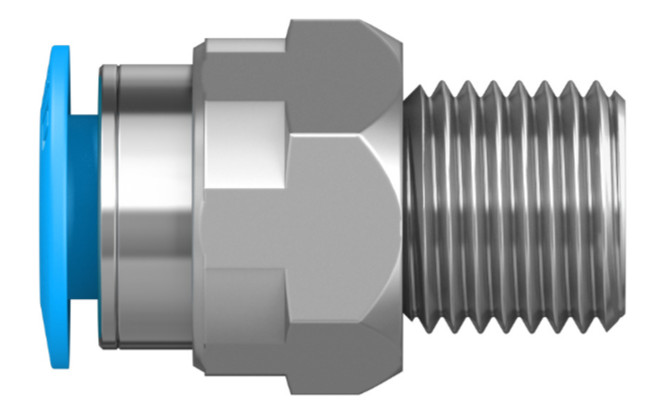

Đầu nối ren khí QS-1/4-10
- Chiều rộng định mức: 8.5 mm
- Loại đệm kín trên ngõng vặn vít: Lớp bọc
- Vị trí lắp đặt: bất kì
- Thiết kế: dạng thẳng
- Kích cỡ gói: 10
- Cấu trúc xây dựng: Nguyên tắc đẩy-kéo
- Áp suất vận hành của khoảng nhiệt độ hoàn chỉnh: -0.095 MPa ... 0.6 MPa
- Áp suất vận hành của khoảng nhiệt độ hoàn chỉnh: -0.95 bar ... 6 bar
- Áp suất vận hành của khoảng nhiệt độ hoàn chỉnh: -13.775 psi ... 87 psi
- Áp suất vận hành phụ thuộc vào nhiệt độ: -0.095 MPa ... 1.4 MPa
- Áp suất vận hành phụ thuộc vào nhiệt độ: -0.95 bar ... 14 bar
- Áp suất vận hành phụ thuộc vào nhiệt độ: -13.775 psi ... 203 psi
- Lưu ý về môi chất vận hành/điều khiển: Có thể hoạt động bằng dầu
- Lớp chống ăn mòn KBK1 - ứng suất ăn mòn thấp
- Tuân thủ LABS: VDMA24364-B1/B2-L
- Loại phòng sạch: Loại 4 theo ISO 14644-1
- Nhiệt độ môi trường xung quanh: -10 °C ... 80 °C
- Mô-men xoắn thắt chặt danh nghĩa: 9 Nm
- Khả năng chịu được mômen siết danh nghĩa: ± 20 %
- trọng lượng sản phẩm: 19 g
- Kiểu gắn: Ổ cắm lục giác ngoài SW17
- Cổng nối khí nén 1: Ren ngoài R1/4
- Cổng nối khí nén 2: cho ống mềm Ø ngoài 10 mm
- Màu vòng nhả: màu xanh dương
- Ghi chú vật liệu: Tuân thủ RoHS
- Vật liệu vỏ: Đồng thau, mạ niken
- Vật liệu vòng nhả: POM
- Vật liệu vòng đệm kín ống mềm: NBR
- Đoạn kẹp ống vật liệu: thép không gỉ hợp kim cao
