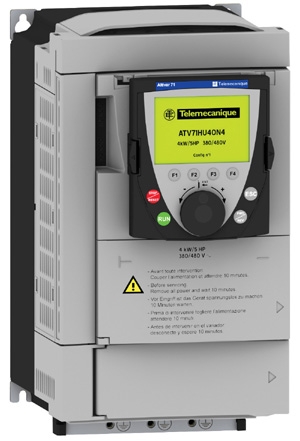

Biến tần altivar 71 – Inverter altivar 71

Họ biến tần ATV71 (Inverter ATV71) là dòng biến tần được hãng Schneider (Techmecanique) chế tạo với dải công suất rộng từ 0.37 đến 630KW tần số ngõ ra từ 0.1 đến 1000Hz có trên 150 chức năng, được thiết kế theo tiêu chuẩn IEC/EN 61800-5-1, IEC/EN 61800-3. Biến tần altivar 71 được ứng dụng rộng rãi trong công nghiệp dùng điều khiển động cơ, chuyển đổi nguồn 1 pha thành 3 pha, tiết kiệm năng lượng…

-   Dòng IP20 UL Type 1 nguồn cung cấp 3 pha 200…240V có công suất từ 0.73…75KW

-   Dòng IP20 UL Type 1 nguồn cung cấp 3 pha 380…480V có công suất từ 0.75…500KW

-   Dòng IP20 UL Type 12 nguồn cung cấp 3 pha 380…480V có công suất từ 0.75…75KW

-   Có bộ lọc nhiễu điện từ lớp A hoặc B

-   Điều khiển dựa trên vector từ thông

-   Có chế độ dò tự động auto tuning

-   Kết nối được với các loại card mở rộng:

+ Card mở rộng ngõ vào ra input/output

+ Card nhận truyền dữ liệu

+ Card giao tiếp với encoder

+ Card kết nối điều khiển chương trình bên trong

+ Card cho phép kết nối điều khiển nhiều động cơ

-    Tiết kiệm năng lượng

•  Chế độ cài đặt mặc định bien tan Schneider (Techmecanique) atv 71 của nhà sản xuất:

-   Trạng thái hoạt động stat/stop

-   Ứng dụng constant torque với phương pháp điều khiển vector từ thông sensorless (Ctt=UUC)

-   Chế độ dừng theo đường đặc tuyến (Stt=RMP)

-   Chế độ dừng khi có lỗi free wheel –   Đặc tuyến tăng giảm tốc độ tuyến tính (ACC/DEC) 3s

-   Tốc độ thấp (LSP): 0Hz

-   Tốc độ cao (HSP): 50Hz

-   Dòng hãm (SdC1)=0.7xdòng định mức của biến tần cho 5s

-   Không tự động khởi động lại khi có lỗi

-   Tần số đóng ngắt 4KHz cho cấp công suất đến 18Kw, 2.5Kw cho các cấp công suất cao hơn

-   Các ngõ logic:

+ LI1 LI2 (vận hành 2 chiều): điều khiển 2 dây, LI1 =chiều thuận, LI2=chiều nghịch

+ LI1…LI6 không kích hoạt

-   Cấc ngõ vào analog:

+ AL1: Tham chiếu tốc độ: 0-10V

+ AL2: 4-20mA không kích hoạt

-   Relay R1: công tắc mở khi có sự cố lỗi

-   Relay R2: không kích hoạt

-   Ngõ ra analog Ao1: 0-10V không kích hoạt

Họ biến tần Schneider (Techmecanique) ATV71 được thiết kế với dải tần và dải công suất rộng nên được ứng dụng rất linh hoạt trong nhiều lĩnh vực đặc biệt là ngành công nghiệp nặng:

+ Cầu trục: hệ thống cần cẩu, nâng hạ, di chuyển, xoắn, thang máy với tốc độ lên đến 1.2m/s

+ Vận chuyển: hệ thống băng tuyền, vận tải trong ngành hầm mỏ

+ Các máy dùng trong ngành công nghiệp khai thác, hóa dầu

+ Máy dệt: khung dệt, cuốn và xả cuốn, máy giặt công nghiệp, máy kéo khung

+ Hệ thống máy quán tính lớn: các bơm ly tâm, máy nghiền, máy xay, các máy điều khiển quá trình…

• Loại biến tần Altivar 71 có nguồn cấp 1 pha điện áp từ 200 đến 240V

•   Chọn biến tần alltivar 71 (inverter ATV71 ) có nguồn cung cấp 3 pha điện áp 200…240V 50/60Hz

Inverter ATV71 supply voltage 200…240V 50/60Hz three phase

•  Chọn biến tần ATV71 (inverter ATV71 ) có nguồn cung cấp 3 pha điện áp 380…480V 50/60Hz

Inverter ATV71 supply voltage 380…480V 50/60Hz three phase

•   Chọn biến tần altivar 71 (inverter ATV71 ) có nguồn cung cấp 3 pha điện áp 200…240V 50/60Hz

Inverter atv71 supply voltage 500V 50/60Hz three phase

Trên đây là những thông số cơ bản, bạn đọc có thể xem chi tiết bằng cách tải tài  liệu bên trên (có tiếng việt).

inverter-altivar-71

Biến tần ATV71

Hảng sản xuất: Schneider
